PART 01 96孔板邊緣孔結果不穩？ 二路獨立控溫精準“剔邊緣”
傳統PCR儀的熱模塊采用整體加熱方式，熱傳導從中心向四周擴散，導致模塊中心與邊緣存在天然溫差。即便整體溫度均勻性做到了±0.5℃，邊緣孔的實際溫度仍可能與設定值存在偏差，直接影響擴增效率。 PR-96P的核心突破在于二路獨立控溫邊緣加熱膜技術。導熱板被分成2路獨立模塊，每個模塊都可以獨立控制其升降溫，有效消除模塊熱傳導的邊緣效應問題。簡而言之，儀器的溫控系統會“主動照顧”邊緣區域——當檢測到邊緣溫度偏低時，獨立加熱膜立即補溫，確保96個孔的每一個都處于相同的溫度條件下。 這一設計的實際效果體現在數據上：PR-96P的溫度均勻性達到≤±0.2℃，溫度準確性≤±0.1℃。這意味著，無論是第一排第1孔還是第十二排第96孔，溫度差異被壓縮在極窄的范圍內。做梯度PCR時，梯度溫度均勻性≤±0.25℃，梯度溫度重復性≤±0.1℃，——對需要精細優化退火溫度的實驗而言，這樣的溫控精度意味著結果可重復性大幅提升。 配合高效長壽命Peltier模塊，PR-96P的最大升溫速率達到7℃/秒，最大降溫速率6℃/秒。快，但不犧牲均勻性——內置多路制冷片與多個傳感器均勻分布，程序控溫更加精準。 PART 02 試劑蒸發導致反應體積縮水？ 專利熱蓋*實現“零蒸發” (實用型專利號：ZL 2024 2 0694091.2)
試劑蒸發是PCR實驗中的另一大痛點。傳統的熱蓋設計往往存在密封壓力不均、熱蓋與孔板貼合不緊密等問題，高溫循環中水蒸氣從縫隙逃逸，導致反應液逐漸濃縮，最終影響擴增效率甚至導致實驗失敗。 PR-96P熱蓋設計從3個層面系統性解決了這一問題

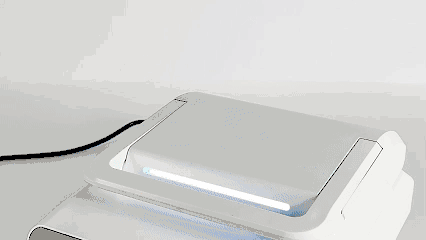

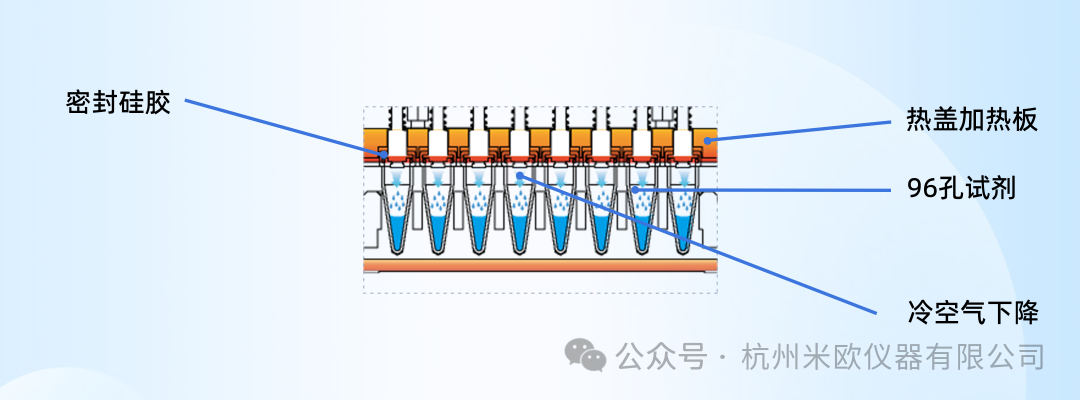

第一層：PR-96P采用創新的熱蓋彈性下壓鎖緊聯動機構，配合熱蓋導熱設計，實現熱蓋垂直下壓，對96孔進行一對一密封。
熱蓋采用密封性極佳的軟硅膠材料，確保每個孔都與熱蓋緊密貼合，從根本上杜絕了蒸汽逃逸的通道。
第二層：相對精準熱蓋溫度控制。熱蓋溫度可在30~110℃范圍內自由調節，且熱蓋溫度和工作模式均可按需設置。
這確保了熱蓋溫度始終高于樣品溫度，防止水汽在蓋內表面凝結回流——正是這種精確的溫度梯度管理，使“零蒸發”成為可能。
第三層：智能熱蓋管理。 PR-96P還具備熱蓋自動關閉功能：當模塊溫度低于20℃時，熱蓋自動關閉，進一步保護試劑并延長
使用壽命。
2024206940912-一種基因擴增儀熱蓋組件-實用新型專利證書.pdf
